| Moyeu dynamo et accessoires Max3976 · 9 février 2014 à 16:15 · 7 photos 40 messages · 16 participants · 8 750 affichages | | | | 9 février 2014 à 16:15 · Modifié le 9 fév. 2014 à 17:06 Moyeu dynamo et accessoires Message 1 de 40 · Page 1 de 2 · 6 749 affichages · Partager Bonjour.
J'ai lu pas mal d'articles à ce sujet. J'ai eu en cadeau un petit chargeur solaire, qui me servira pour mon smartphone à usage de GPS, en rando. Mais je compte aussi recharger un notebook et un appareil photo. Pour cela j'ai envisagé un moyeu dynamo Shimano XT DH T 780 à 74.62 euros, posé sur la roue de ma remorque qui avec son petit diamètre permettra un meilleur rendement. Ensuite, j'ai une hésitation. Les avis sont partagés sur l'utilité d'une batterie tampon. J'ai donc une alternative: L'USB2BYK à 29.90 euros, plus qq euros de fournitures ou L'USB-WERK à 76.95 euros qui possède une batterie intégrée.
Sur le site Lecyclo.com il existe une batterie tampon à 52.95 euros, à coupler éventuellement avec l'USB2BYK, qui permettrait éventuellement après coup de compléter le système si nécessaire, pour un prix similaire à l'USBWERK, plus compacte et plus simple. Mais l'option porte accus à 11 euros réduit considérablement le prix, avec un produit plus rustique.
J'ai un éclairage qui fonctionne sur piles. La batterie tampon ne me semble donc pas indispensable, mais j'aimerai avoir une confirmation sur ce point et sur la pertinence de mes choix.
Ajout de dernière minute pompé sur le forum USB2BYK: "Envoyé : lundi 7 mai 2012 15:25Objet : Info commande USB2BYK bonsoir je souhaite vous passer commande d’un USB2BYK ce chargeur doit me servir pour charger mon Iphone 4 pendant mes randonnées en vélo a partir de ma dynamo shimano 30 de mon vélo vu le prix de L’IPHONE je veux etre sur que je peux recharger le télephone en toute sécurité quel est donc le matériel nessesaire en vous remerciant
Réponse du lundi 7 mai 2012 16:54 Bonjour, Pour l’iPhone4, plusieurs utilisateur utilisent déjà USB2BYK, pas eu de mauvais retours, plutôt des avis satisfaits. USB2BYK est aussi largement éprouvé avec les dynamo de moyeu SHIMANO 3N80 (6V / 3W). Mais la dynamo shimano 30, je ne connais pas spécialement. Quelles sont ses caractéristiques ? Si c’est 6V/3W comme la plupart des dynamos, il n’y a aucun problème. En théorie, un USB2BYK devrait donc vous suffire pour charger votre iPhone4 depuis votre dynamo de moyeu SHIMANO, en toute sécurité. En pratique, il est recommandé de mettre une batterie tampon. Ça évite les coupures de charge lorsque l’on s’arrête, et un meilleur lissage du circuit primaire. A part ça, rien de spécial, si ce n’ai que vous pouvez faire confiance à ce système."..
Enfin, question technique pour les pro de l'électricité, sur une prise jack et usb, où sont situés la phase et le neutre ou masse? J'ai un raccordement à faire, une prise jack sur une prise usb femelle.
Merci. | | | À: Max3976 · 9 février 2014 à 20:11 Re: Moyeu dynamo et accessoires Message 2 de 40 · Page 1 de 2 · 6 679 affichages · Partager moyeu dynamo Shimano (...) posé sur la roue de ma remorque qui avec son petit diamètre permettra un meilleur rendement
le moyeu tournera plus vite, mais en général le rendement diminue quand la vitesse augmente, soit intrinsèquement du fait des pertes "naturelles", soit parce que la dynamo est "bridée" pour ne pas griller les phares dans les descentes.
Donc ça marchera, mais pas forcément beaucoup mieux que si la dynamo de moyeu est monté sur la roue avant du vélo. Vérifiez si la largeur de moyeu de la dynamo est compatible avec l'axe de votre remorque. | | | À: Max3976 · 10 février 2014 à 9:03 Re: Moyeu dynamo et accessoires Message 3 de 40 · Page 1 de 2 · 6 646 affichages · Partager Sur le site Lecyclo.com il existe une batterie tampon à 52.95 euros, à coupler éventuellement avec l'USB2BYK, qui permettrait éventuellement après coup de compléter le système si nécessaire, pour un prix similaire à l'USBWERK, plus compacte et plus simple. Mais l'option porte accus à 11 euros réduit considérablement le prix, avec un produit plus rustique.
J'ai un éclairage qui fonctionne sur piles. La batterie tampon ne me semble donc pas indispensable, mais j'aimerai avoir une confirmation sur ce point et sur la pertinence de mes choix.
en pratique, le réglage d'intensité des anciens E-werk n'est pas utile pour notre type d' utilisation - donc, l'actuel modèle usbwerk est suffisant comme l'usb2byk - cela dit, l' accu intégré de l'USB WERK n'est, à priori, destiné qu'à des arrêts très temporaires et ne remplace pas une véritable "batterie - tampon", capable, une fois chargée, de recharger un appareil, même à l'arrêt, pendant une pose.... à voir donc, en fonction des besoins... et avec plusieurs appareils (ce qui semble être le cas : complément éventuel pour le smartphone, notebook + appareil photo : ça fait beaucoup...) je privilégierais un système complet, avec une "vraie" batterie tampon | | | À: Max3976 · 10 février 2014 à 9:56 Re: Moyeu dynamo et accessoires Message 4 de 40 · Page 1 de 2 · 6 634 affichages · Partager Mais je compte aussi recharger un notebook et un appareil photo...... Les avis sont partagés sur l'utilité d'une batterie tampon. J'ai donc une alternative:.... La batterie tampon ne me semble donc pas indispensable, mais j'aimerai avoir une confirmation sur ce point et sur la pertinence de mes choix...... Enfin, question technique pour les pro de l'électricité, sur une prise jack et usb, où sont situés la phase et le neutre ou masse? J'ai un raccordement à faire, une prise jack sur une prise usb femelle.
Pour charger un notebook il faut en général 19 V et beaucoup de courant (+- 2A) donc batterie tampon indispensable capable de délivrer les 19 V en question -> gros et cher. Autre solution : charger directement la batterie hors de l'ordi (12.6 V en général), mais ne fonctionne pas avec toutes les batteries et dynamo 12 V obligatoire et chargeur adapté (e-Werk). Et faut bricoler un peu pour choper les contacts de la batterie...
Appareil photo : simple si se charge sur USB, sinon comme l'ordi : recharger directement la batterie. Plus facile que l'ordi car 4.2 V (8.4 V pour reflex ou certains gros compacts), mais faut aussi bricoler et chargeur adapté.
Pour le brochage de l'USB : pinouts.ru/Slots/USB_pinout.shtml En pratique c'est simple, si tu coupes un cordon USB : le rouge c'est le +, le noir (et le blindage) c'est le - (masse). Pour le jack pas vraiment de norme, à vérifier sur l'appareil à connecter mais en général le conducteur le plus accessible est la masse et le plus caché le positif.
en pratique, le réglage d'intensité des anciens E-werk n'est pas utile pour notre type d' utilisation - donc, l'actuel modèle usbwerk est suffisant comme l'usb2byk -
Vrai pour les (petits) appareils avec chargeur intégré qui se contentent d'un USB +- 5V L'intérêt de l'e-Werk c'est quand même qu'avec ses réglages tension ET courant, il peut s'adapter à la recharge directe de tous types et technologie d'accus sans nécessiter de batterie tampon. | | | À: Tichodrome · 10 février 2014 à 14:15 Re: Moyeu dynamo et accessoires Message 5 de 40 · Page 1 de 2 · 6 599 affichages · Partager Merci à tous les deux pour ces infos. je dois donc faire l'impasse sur la charge du notebook. Je pourrai toujours demander lors d'arrêts si l'on accepte de me le brancher un moment. Il est donc inutile de le raccorder sur le moyeu dynamo via l'USB2BYK avec son kit batterie, je ne gagnerai même pas un peu d'autonomie supplémentaire?
j'ai trouvé un blog traitant du problème: batterie-velo.blogspot.fr/...-pc-sur-un-v...
Trop compliqué pour que je me lance dans cette fabrication!
La solution : www.solariflex.com/...-portables-tablettes
mais il faut sacrifier un oeil ou un rein..... | | | À: Max3976 · 10 février 2014 à 15:08 Re: Moyeu dynamo et accessoires Message 6 de 40 · Page 1 de 2 · 6 587 affichages · Partager Bonjour,
J'ai acheté une batterie tampon car " Ça évite les coupures de charge lorsque l’on s’arrête".Mon GPS s'allumait quand je redemarrais. | | | À: Max3976 · 10 février 2014 à 15:29 Re: Moyeu dynamo et accessoires Message 7 de 40 · Page 1 de 2 · 6 579 affichages · Partager J'ai opté pour un interrupteur étanche à portée de pouce sur le guidon, pour: -éviter d'alimenter le convertisseur à vide (quand il ne recharge rien)avec une tension trop élevée dans les descentes et risquer de le "griller" -éviter la batterie tampon -éviter de débrancher et rebrancher l'appareil en roulant. Je ferme l'interrupteur que lorsque je circule à une vitesse correcte (supérieure à 10-12 km/h dans mon cas). Quand l'appareil à charger reçoit d'un coup la tension requise, il "prend" la charge (le témoin s'allume)
Nico | | | À: Nicom · 10 février 2014 à 16:05 Re: Moyeu dynamo et accessoires Message 8 de 40 · Page 1 de 2 · 6 571 affichages · Partager Nicom, Peux tu nous en dire plus sur ton interrupteur? C'est fabriqué maison? T'as quoi comme chargeur? | | | À: Max3976 · 10 février 2014 à 16:38 Re: Moyeu dynamo et accessoires Message 9 de 40 · Page 1 de 2 · 6 560 affichages · Partager J'ai un usb werk sur mon vélo couché.
Avant, à chaque coupure de courant mon gps me prévenait qu'il allait se couper, j'étais donc obligé à chaque arrêt et pire à chaque ralentissement (en côte par exemple quand je ne roule pas assez vite pour alimenter la charge) d'appuyer sur le bouton non pour ne pas qu'il s'éteigne. Ça c'était un montage avec un système chinois qui est rapidement tombé en panne.
Ce modèle (usb werk) a une petite batterie ce qui m'autorise à m'arrêter puis redémarrer sans être obligé de tripatouiller le Gps. Sinon ça marche bien, j'ai trouvé un boîtier étanche (enfin presque) pour mon téléphone android qui fait gps et musique en même temps. J'ai placé le dispositif dans la bôme de pédalier, il n'est pas visible et ainsi on ne risque pas de me le faucher. En 1000 km je n'ai rechargé mon téléphone qu'une seule fois sur secteur. A l'arrêt il suffit de débrancher l'usb et de partir avec le téléphone. J'alimente mon téléphone et le phare avant. La photo montre le GPS sans message d'alerte car il est en charge sur la batterie de l'usb werk alors que je suis à l'arrêt. Il est dans la bôme, juste le cordon usb qui sort! Images attachées: | | | À: Irwan83 · 10 février 2014 à 18:16 Re: Moyeu dynamo et accessoires Message 10 de 40 · Page 1 de 2 · 6 537 affichages · Partager Il y a ce comparatif réalisé sur le (très fonctionnel et exhaustif) site dun couple de cyclo aussies, pas mal d'autres articles dans le domaine matériels/techniques:
cyclingabout.com/...ies-for-usb-devices/ | | | À: Max3976 · 11 février 2014 à 0:40 Re: Moyeu dynamo et accessoires Message 11 de 40 · Page 1 de 2 · 6 485 affichages · Partager Merci à tous les deux pour ces infos. je dois donc faire l'impasse sur la charge du notebook. Je pourrai toujours demander lors d'arrêts si l'on accepte de me le brancher un moment. Il est donc inutile de le raccorder sur le moyeu dynamo via l'USB2BYK avec son kit batterie, je ne gagnerai même pas un peu d'autonomie supplémentaire?
j'ai trouvé un blog traitant du problème: batterie-velo.blogspot.fr/...-pc-sur-un-v...
Trop compliqué pour que je me lance dans cette fabrication!
La solution : www.solariflex.com/...-portables-tablettes
mais il faut sacrifier un oeil ou un rein.....
Ni œil, ni rein mais 4 cosses et un peu de colle : voyageforum.com/...post=4264799#4264799
J'ai le même netbook que celui cité dans le blog (Asus 1005) et je pense que toute solution visant à empiler convertisseurs ou onduleurs pour charger le netbook en 19 V est vouée à l'échec. Les trucs Solariflex, bof, bof.... Il faut non seulement 19 V, mais aussi 2 A, soit près de 40 W !!!!! Pas gagné sur un vélo  Mon Asus (et probablement beaucoup d'ordis) refuse de charger en dessous de cette puissance.
Mon bricolage date de quelques années et les netbook on quasi disparu du marché, remplacés par les tablettes. Je n'en ai pas mais il y a probablement des trucs à explorer : une tablette qui se chargerait en 5 V ou avec batterie amovible constituée de 2 éléments Li-Ion max (charge en 8.4 V) ça existe ? | | | À: Tichodrome · 11 février 2014 à 8:17 Re: Moyeu dynamo et accessoires Message 12 de 40 · Page 1 de 2 · 6 468 affichages · Partager J'ai préféré un notebook à une tablette, peut être à tort car je n'ai pas pratiqué la tablette, mais j'apprécie plus un clavier physique.Pour le reste, un notebook, pour l'usage que je veux en faire offre l'essentiel de ce que propose la tablette. Je vais y tenir mes CR journaliers, stocker mes photos dessus et/ou sur le cloud, et alimenter mon blog de voyage ponctuellement. Je ne vais pas monter une usine à gaz sur mon vélo et l'investissement dans une dynamo 12 volts n'est pas raisonnable. D'autant que sur mon guidon, je vais avoir, le compteur de vitesse, le smartphone (dans sa coque) à usage de GPS (faut aussi que je m'intéresse au raccordement audio) et parfois la go-pro, c'est déjà pas mal!
Le seul point ou j'hésite encore est le choix entre le chargeur/batterie optionnel à 11 euros (piles non fournies) et l'EWERK à 77.... | | | À: Tichodrome · 11 février 2014 à 8:32 Re: Moyeu dynamo et accessoires Message 13 de 40 · Page 1 de 2 · 6 465 affichages · Partager Mon bricolage date de quelques années et les netbook on quasi disparu du marché, remplacés par les tablettes. Je n'en ai pas mais il y a probablement des trucs à explorer : une tablette qui se chargerait en 5 V ou avec batterie amovible constituée de 2 éléments Li-Ion max (charge en 8.4 V) ça existe ?
Ma (très) vieille tablette (HTC one 7") s'est toujours contenté d'une recharge via l' alim USB fournie par mon système (moyeu shimano + e werk + batterie tampon)... donc, sans problème en voyage.... reste la production "écrite" et l'absence de clavier..
Questions : les nouvelles tablettes avec clavier amovibles (asus T100 par ex..) sont - elles aussi peu gourmandes ??? sinon : qq-un a t-il essayé le système d'enregistrement vocal Dragon Naturally S mobile sur tablette pour obtenir (après coup) la version "écrite" de ses notes de voyage ???? | | | À: Fafaf00 · 11 février 2014 à 14:51 Re: Moyeu dynamo et accessoires Message 14 de 40 · Page 1 de 2 · 6 430 affichages · Partager C'est un interrupteur NEXUS qui devait équiper les premiers vélos à "moyeu dynamo", alors que les phares n'avaient pas d'interrupteur. Je l'ai récupéré sur un vieux clou germanique, dur à retrouver désormais malheureusement, surtout en France où l'éclairage sur un vélo a toujours été envisagé comme une option aussi problématique que fantaisiste. Avec de l'imagination, il doit être possible de détourner des accessoires outdoor pour le même résultat. Quoi-que, le petit voyant intégré est pratique pour me confirmer que la charge est optimale (au fixe=ok, s'il clignote lentement=pas la peine d'alimenter, y aura pas de charge efficace)
J'ai un E-Werk payé 89€50 (tout de même), mais je n'ai pas voulu acheter un bidule à 50€, pas puissant, pas réglable, pas bien protégé des intempéries, ou il faut choisir entre charge et éclairage, et qui risque de griller à vide dans une descente...

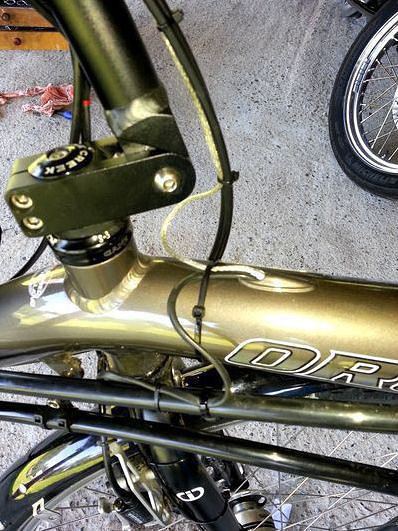

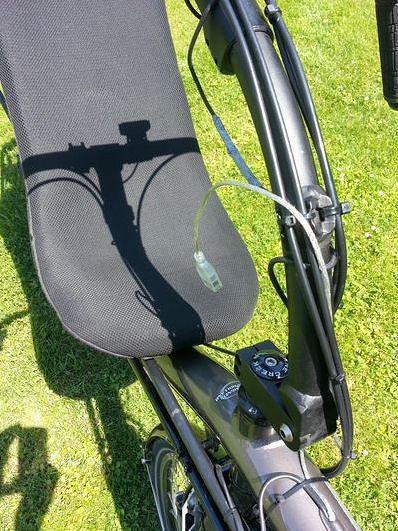

Nico Images attachées: Photo postée par le membre Nicom. Photo postée par le membre Nicom. | | | À: Tichodrome · 17 mars 2014 à 20:49 Re: Moyeu dynamo et accessoires Message 15 de 40 · Page 1 de 2 · 6 185 affichages · Partager Oyé les spécialistes,
Après une expérience ratée il y a quelques années avec du matos mal adapté (ou mal utilisé?) , j'ai lu et re-lu les posts sur les systèmes de recharge de B&M. Néanmoins, quelques interrogations subsistent.
En préambule, je précise que mon but est de recharger la batterie de mon smartphone via un chargeur dédié (et non pas en branchant directement le dit smartphone). L'intérêt serait de mettre en charge la batterie en montant sur le vélo, puis « l'oublier » ensuite, pour la retrouver chargée en fin de journée et remplacer celle utilisée dans le smartphone.

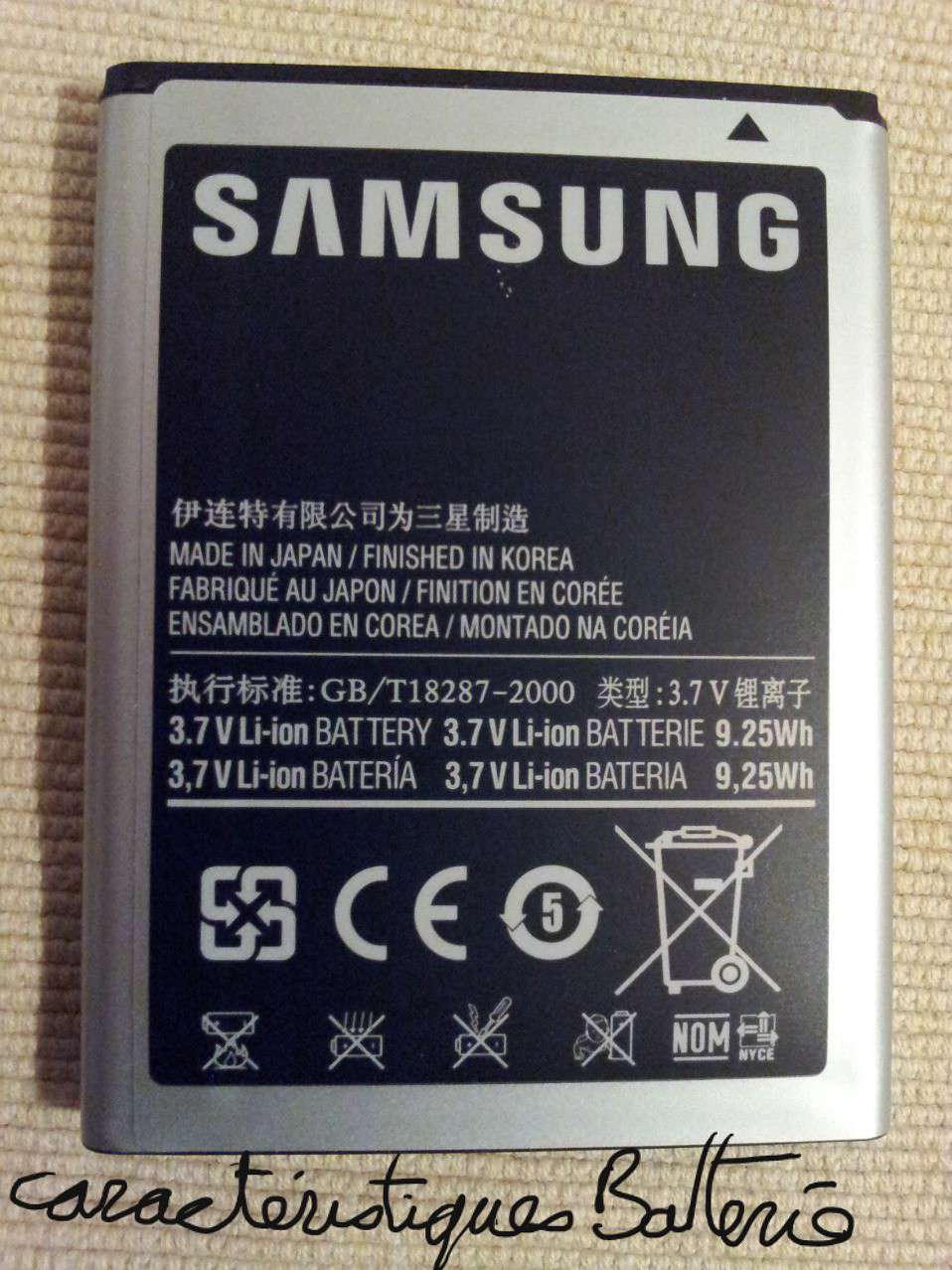

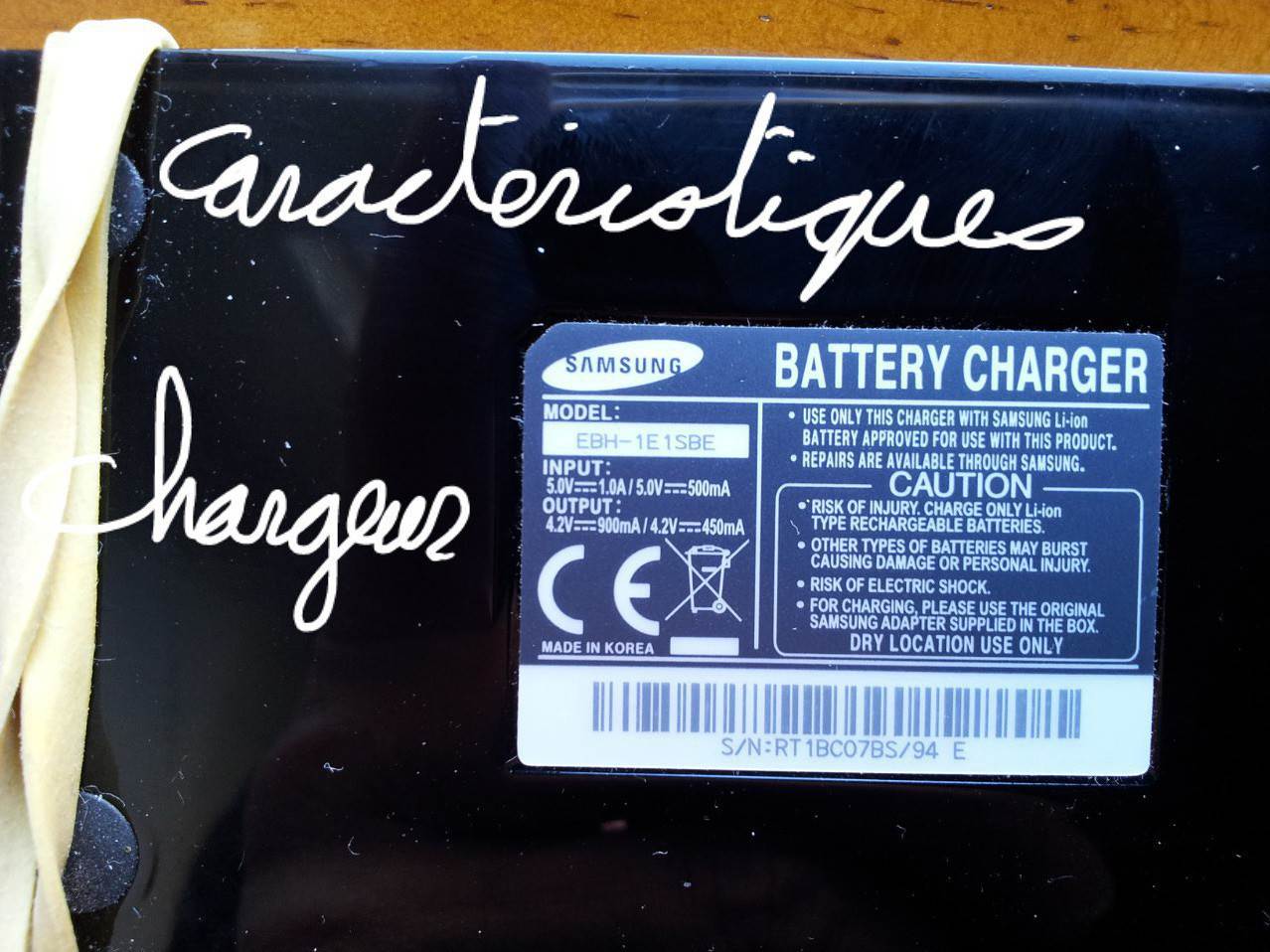

Une photo étant peut-être plus explicite qu'un long discours, vous trouverez les caractéristiques techniques de la batterie et du chargeur sur les photos jointes.
1- avec un tel dispositif, est-il possible d'endommager un des éléments de la chaîne (dynamo, e ou usb-werk, chargeur de téléphone, batterie), notamment à vitesse élevée ou lors d'arrêts à répétition ?
2-l’avantage de l'e-werk par rapport à l'usb-werk se limiterait-il à la diminution du temps de charge par le choix d'une intensité plus élevée à tension équivalente ?
3-pourquoi l'usage d'une batterie dite « tampon » ne serait-elle compatible qu'avec l'e-werk et pas l'usb-werk (même si ce dernier en intègre une en interne) comme B&M l'indique sur son site ? (en effet, quelle différence entre une batterie dite « tampon » et la batterie de mon téléphone?)
4- en conséquence, les deux (e-werk et usb-werk) sont-ils envisageable dans mon cas ?
Je vous remercie des réponses que vous voudrez bien m'apporter. Images attachées: Photo postée par le membre Farlow. Photo postée par le membre Farlow. | | | À: Farlow · 17 mars 2014 à 21:29 Re: Moyeu dynamo et accessoires Message 16 de 40 · Page 1 de 2 · 6 174 affichages · Partager Salut.
J'ai finalement opté pour l'USB2BYK avec batterie tampon et charge simultanée de la batterie supplémentaire de mon APN. L'alternateur est une dynamo B & M 6s.
Je vais faire mes premiers essais jeudi.
Comme mon android va me servir de GPS, j'ai acheté le support vélo avec prise pour le recharger en roulant, j'ai aussi un petit chargeur soliare pour gagner un peu d'autonomie lorsque je ferai des randos à pied.
D'après les renseignements que j'ai obtenu par mail aurpès du fabriquant, il n'y a aucun risque avec ce régulateur d'endommager les appareils. L'interroger via son forum serait peut être la solution à tes interrogations, il répond rapidement.
@+ | | | À: Farlow · 18 mars 2014 à 0:58 Re: Moyeu dynamo et accessoires Message 17 de 40 · Page 1 de 2 · 6 137 affichages · Partager Je précise que mon but est de recharger la batterie de mon smartphone via un chargeur dédié (et non pas en branchant directement le dit smartphone). L'intérêt serait de mettre en charge la batterie en montant sur le vélo, puis « l'oublier » ensuite, pour la retrouver chargée en fin de journée et remplacer celle utilisée dans le smartphone.
1- avec un tel dispositif, est-il possible d'endommager un des éléments de la chaîne (dynamo, e ou usb-werk, chargeur de téléphone, batterie), notamment à vitesse élevée ou lors d'arrêts à répétition ?
Je ne pense pas, l'e/usb-werk se chargeant de la régulation de tension/courant.
2-l’avantage de l'e-werk par rapport à l'usb-werk se limiterait-il à la diminution du temps de charge par le choix d'une intensité plus élevée à tension équivalente ?
Non, ils ont un fonctionnement différent. L'e-werk est réglable tension et courant. Réglé à 4.2 V et environ 500 mA il peut donc remplacer complètement ton chargeur dédié (à la détection de fin de charge près). La seule difficulté sera de le connecter à ton accu : faut bricoler un peu pour choper les contacts... Réglé à 5 V, il pourra alimenter ton chargeur dédié et se comportera alors comme l'usb-werk ; il pourra cependant fournir plus de puissance que l'usb-werk et charger plus vite si alimenté par dynamo puissante (6 W pour réglage 5 V, 1 A, par exemple). L'usb-werk est une simple alimentation USB non réglable : 5 V, 500 mA max. Il pourra alimenter ton chargeur dédié à sa puissance minimale (le : Input 5 V 500 mA écrit sur l'étiquette)
3-pourquoi l'usage d'une batterie dite « tampon » ne serait-elle compatible qu'avec l'e-werk et pas l'usb-werk (même si ce dernier en intègre une en interne) comme B&M l'indique sur son site ? (en effet, quelle différence entre une batterie dite « tampon » et la batterie de mon téléphone?)
La batterie tampon a pour rôle de limiter les chutes de tension lors des arrêts ou ralentissements. Elle contient vraisemblablement son propre régulateur 5 V (Eingang: 5,6 V Ausgang: 5 V dit le site B&M) donc se chargera pas ou peu avec l'usb-werk qui ne délivre que 5V (car contient semble t'il sa propre batterie et régulateur).
4- en conséquence, les deux (e-werk et usb-werk) sont-ils envisageable dans mon cas ?
Oui : - e-werk réglé à 4.2 V pour remplacer ton chargeur - usb-werk pour alimenter ton chargeur en 5 V 500 mA | | | À: Tichodrome · 21 mars 2014 à 2:09 Re: Moyeu dynamo et accessoires Message 18 de 40 · Page 1 de 2 · 6 036 affichages · Partager Arf donc c'est bien 0,5A max avec USB werk  Moi qui pensais que mon viel iPod première génération rentrer dans le type d'appareil pouvant être recharger, 5v/1A il y a marqué au dos, c'est râpé...
Donc il me reste soit à trouver un nouveau lecteur mp3 moins gourmand (ça existe?) soit l'orienter vers un ewerk avec batterie tampon et tout le barda, juste pour un mp3 c'est disproportionné.
Quelqu'un à un système à conseiller? Sachant que la source électrique sera une dymotec 6 et que l'appareil sera un iPod tout simple (environ 6h/jours de pédalage prévues). Budget entre 50e et 150e maximum... | | | À: Oneyed · 21 mars 2014 à 12:13 Re: Moyeu dynamo et accessoires Message 19 de 40 · Page 1 de 2 · 6 007 affichages · Partager Quel que soit le convertisseur, tu n'auras jamais plus de 500mA avec une dynamo 6v 3w I (Ampère) = P (Watt)/V (volts) voire un poil - à cause des pertes de rendement
Je connais pas le Ipod mais si il est conçu pour être rechargé sur une prise USB classique (PC) il se recharge avec du 5v 500mA vu que c'est le standart USB.
Par contre il est possible qu'il accepte aussi un débit de 1A en entrée pour se recharger plus vite (2X)
Budget entre 50e et 150e maximum...
150€ C'est un peu beaucoup pour un simple lecteur mp3 (à mon avis  )
USB-Werk ou USB2BYK devraient suffirent amplement | | | À: LehrerLampel · 21 mars 2014 à 13:02 Re: Moyeu dynamo et accessoires Message 20 de 40 · Page 1 de 2 · 5 996 affichages · Partager Salut Cyril,
Merci pour ces précisions. Pour le budget c'était pour l'installation de rechargement. Je vais donc m' orienter vers un ensemble: usbwerk + dymotec 6, ça devrait tourner autour des 100€. En espérant que ça remplisse bien sa fonction qui est de recharger un iPod. Pour le téléphone et l'éventuel PC portable ça attendra les nuits en camping/auberge qui seront assez rares normalement (1/semaine...) Si quelqu'un d'autre à des retour d'utilisation, je suis preneur.
