bonjour,L'autre jour un jeune membre d'une association me posait une question pertinente : comment faisiez vous pour vous repérer dans l'Ouest ''là ou c'est pas habité'' avant le GPS.. un peu sur le même ton compatissant - j'imagine- que ceux de précédentes générations disant à leurs parents ou grands parents '' mais comment arriviez vous donc à (sur)vivre sans internet, la télé ou l'électricité...Sujet d'actualité puisque à en croire un blog LE MONDE nous serions en train de créer une sorte de dépendance au GPS comme nous avons créé une dépendance au calculateur de poche en son temps (qui sait encore faire du calcul mental élémentaire)Comment le GPS a transformé la manière dont nous nous repéronsJe me suis donc lancé dans une explication sur la localisation géographique... ce qui de fil en aiguille nous a amené à des rapprochements étonnants, tout ceci dans le plus parfait désordre, un comble si l'on considère que c'est précisément la géométrie qui a présidé à l'organisation du paysje vous en fais profiter et pour en avoir une petite idée.......commençons donc par le commencement...L'histoire débute tout juste après l'indépendance avec la ''première conquête de l'Ouest'' ou plutôt du Northwest puisque c'est ainsi que les Américains appelaient alors le premier territoire destiné à être ''colonisé'' dirions nous chez nous, ce qui serait probablement un terme impropre au sens américain puisque l'objectif était, à court terme, de créer de nouveaux Etats associés et non pas des coloniesbref... en ces temps là donc l'Ouest commençait au delà des Appalaches :- au nord de l'Ohio River il y avait le Territoire du Nord-Ouest.- au sud de l'Ohio River il y avait le Territoire du Sud-Ouest, là où Daniel Boone a commencé à se rendre célèbre en guidant les pionniers de première génération au travers du Cumberland Gap pour fonder Boonesborough,A cette époque les 13 Etats formés à partir des anciennes colonies avaient déjà été ''arpentés'' en s'inspirant de la méthode traditionnelle séculaire importée d'Angleterre, le Metes and bounds avec des repères du genre ''en partant du gros chêne bifide qui se trouve sur la rive Est du ruisseau....'' poétiquement rural mais peu adapté à la conception de visionnaires comme Jefferson pour qui la perspective de développer les territoires de l'autre côté des montagnes nécessitait une approche innovante et logique.Contrairement à, par exemple, l'Europe qui s'était d'abord peuplée et avait ensuite procédé à l'arpentage à mesure que cela devenait nécessaire, des esprits comme Jefferson décidèrent donc d'implanter d'abord une grille mathématique de repérage sur l'ensemble des terrains à distribuer et à vendre c'est à dire à peupler, compris dans un premier temps entre Appalaches et Mississipi puisque au delà on entrait encore à cette époque -bien que pas pour longtemps- dans des possessions étrangères.C'est donc en 1785, avant qu'en France on établisse le cadastre napoléonien, qu'est passée un loi stipulant que :les nouveaux territoires seront couverts d'une grille carrée de 6 miles de côté définissant des ''townships'' de 36 miles carrés.Ces ''townships'' étant à leur tour divisés en 36 ''sections''des carrés de chacun 1 mile de côté (soit 640 acres). ...... en 1785 c'est à dire deux ans avant l' Ordonnance du Nord-Ouest dont on peut dire qu'elle officialisat le développement vers l'Ouest.Un certain Thomas Hutchins , geographer (à l' époque je crois qu'on ne parlait pas de surveyor) peut-être bien le premier géographe de la nation a laissé son nom associé au lancement de ce vaste programme de levers géométriques qui devait plus tard être étendu à l'Ouest du Mississipi et dont un historien du XIX siècle Henry Howe aurait dit que c'était ''une des grandes inventions Américaines''Ainsi donc, à une origine devenue depuis un National Historic Landmark, on a situé le beginning point of the PLSS à partir duquel a été construit peu à peu le Township and Range System un immense maillage recouvrant, on peut dire la plus grande partie du pays, on peut dire tout le pays à l'exception de : WestVirginia, Tennessee, Kentucky, Maine, Vermont, Texas et bien sûr les 13 Etats originauxDans chaque Etat au moins une grille est construite (3 en Californie) à partir d'un Initial Point à l'intersection d'une Base Line en abscisse et d'un Principle Meridian en ordonnée. En tout 32 Base Lines et 35 PrincipleMeridians furent levés.-à partir de chaque Initial Point, à l'aide de lignes parallèles espacées de 24 miles on définit des grands carrés de 24 miles de côté-ces grands carrés sont divisés en 16 carrés de 6 miles de côté: les Townships-ces Townshipss sont divisés en 36 carrés de 1 mile de côté : les Sections-les Sections qui font 640 acres ont l'avantage de pouvoir encore être divisées en deux 7 fois de suite en conservant chaque fois un nombre ronds en acres pour arriver à 5 acres (2 hectares) facilement mesurables par chaînage et par des personnes peu qualifiées.descriptions and figures illustrating the systemou en video :

Dans ce maillage une coordonnée standard s'écrit en abrégé:SE1/4 SE1/4 NE1/4 sec. 13 T2S., R2W.de la plus petite surface vers le township completet se lit :the southeast quarter of the southeast quarter of the northeast quarter, section thirteen, township two south, range two west.Sachant que la numérotation des sections est en boustrophedonc'est quoi çà?.... BoustrophédonSimple...non?Au fil du XIXème siècle des textes complémentaires à l'Ordonnance originale se sont succédés assez souvent. Au XXème siècle moins souvent, mais deux textes sont notables :-celui de 1947 est car il normalise le support physique des ''corner monuments'' qui désormais sont des poteaux métalliques de 30 pouces de haut portant une tablette de laiton gravée.-celui de 1973 qui formalise l'usage d'instruments de mesure électroniquesCeci dit une parcelle a laissé une trace pérenne dans l'histoire et la culture du pays : la ''40 acres'' (16 hectares) sous la forme de l'expression Forty acres and a mule (40 acres et une mule)qui a également donné son nom à une société cinématographiqueL'entreprise était donc considérable et elle a largement conditionné et marqué le développement géométrique d'une bonne partie du pays, la constitution des exploitations agricoles en premier lieu, mais aussi le lieu d'implantation des villes, notamment de celles qui au départ ont été liées au développement du chemin de fer lui-même lié au maillage, ainsi que leur organisation interne. La grille urbaine étant peut être ce que le nouveau visiteur étranger repère le plus rapidement par le contraste présenté avec les villes européennes.Certains sociologues pensent même qu'à force de vivre dans un environnement carré, comme dans le Midwest, on y développe une mentalité adaptée qui fait que l'on n'aime que ce qui est bien cadré, bien aligné, à angle droit. Pas d'angles aigus ou des trucs de travers SVP!.dit avec une pointe d'humour : Why the Midwest Is SquareA l'origine les routes y étaient typiquement construites le long des limites de section, par conséquent à peu près équidistantes de 1600 mètres d'oû leur nom de Section line road qui ont structuré nombre de villes en cours d'urbanisation

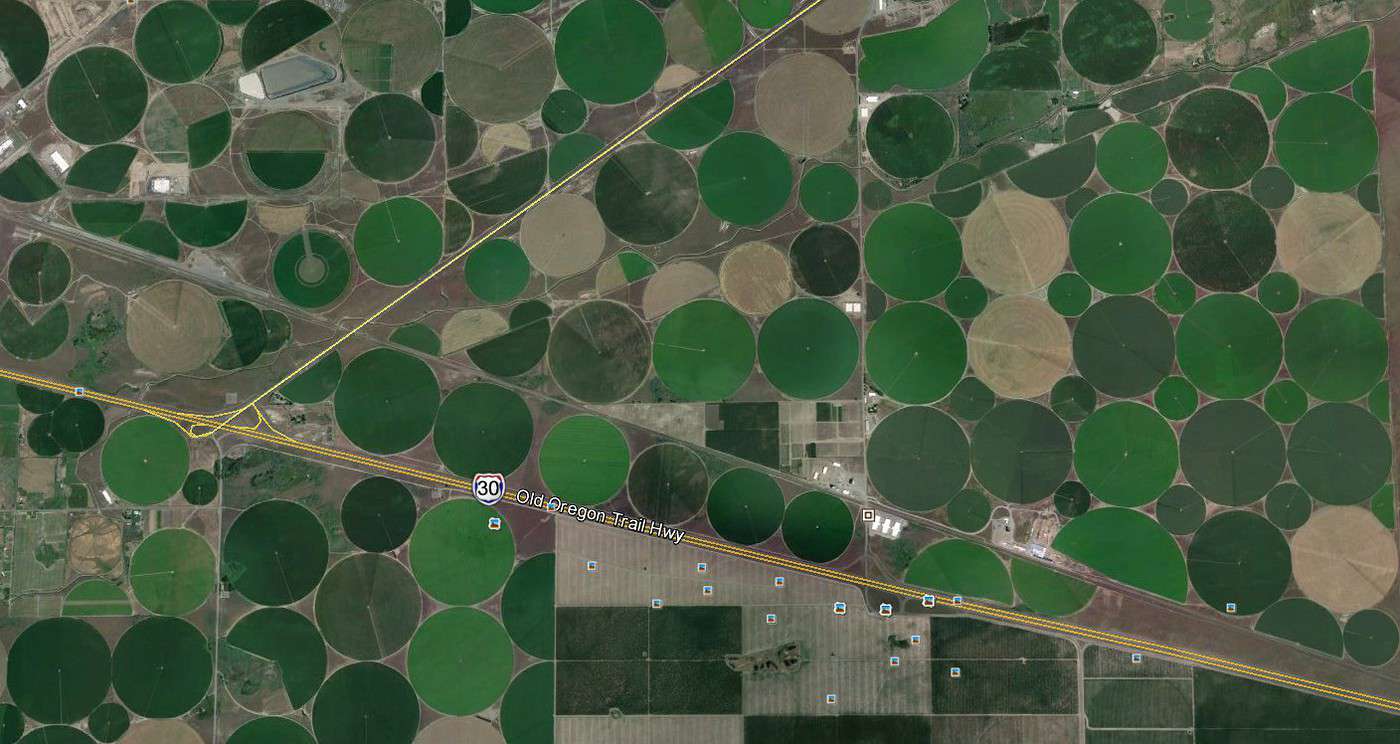

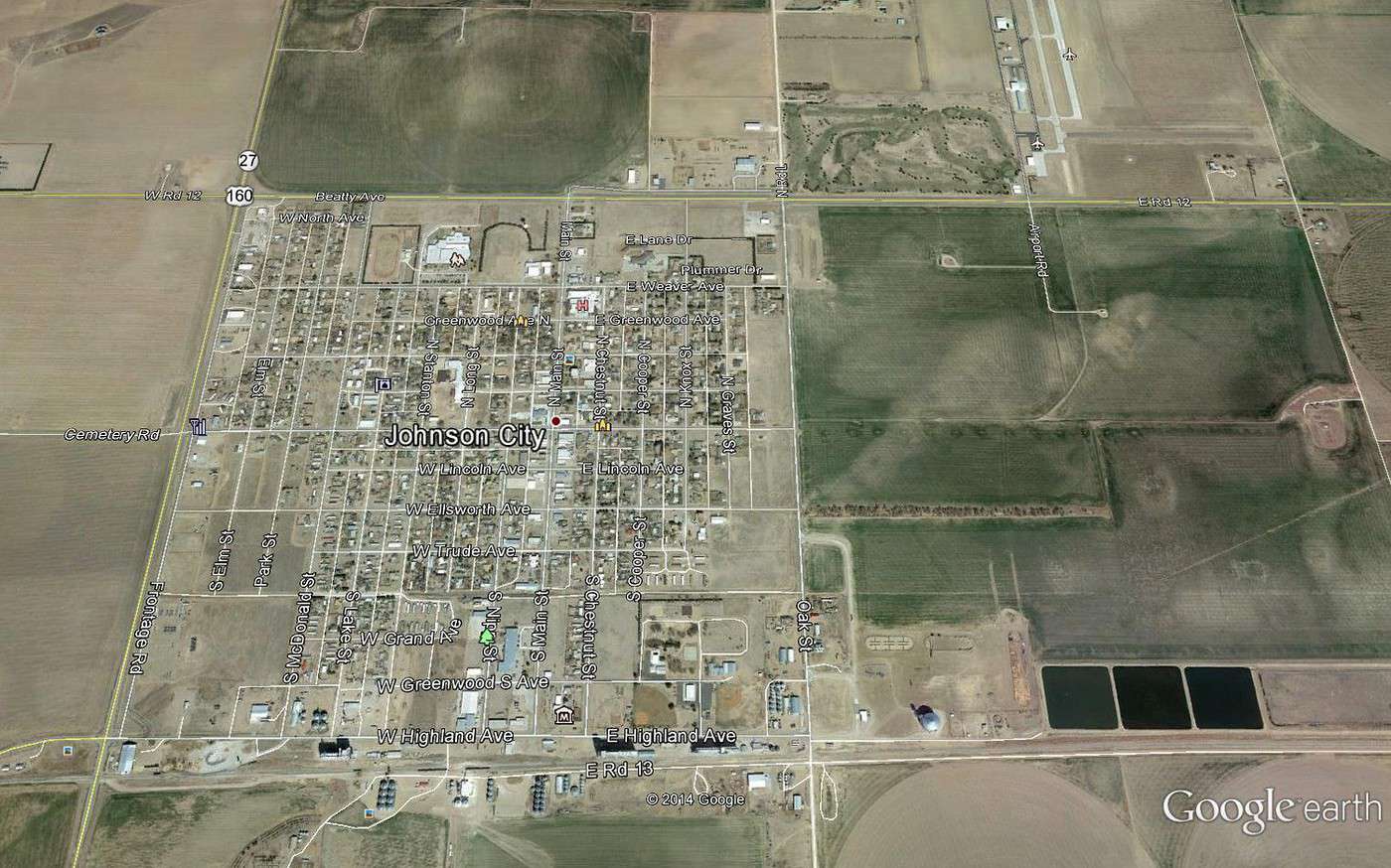

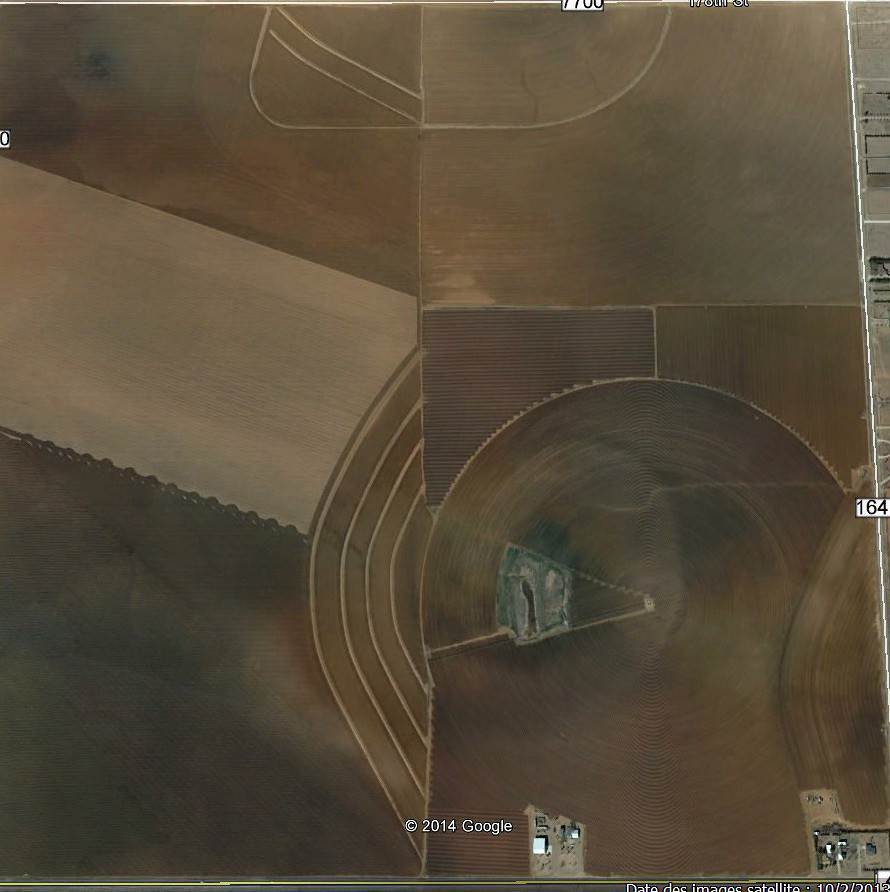

Une illustration remarquable de ce modèle s'observe au dessus de Johnson City, Kansas petite ville dont la grille urbaine, rigoureusement calée sur la grille PLSS est restée pratiquement dans les limites de sa section d'implantation (1600m x 1600m) comme le montre cette carte : Johnson City Map ou ce cliché Google EarthÀ suivre...

Bonsoir Cochize,Je ne connaissais pas du tout cette histoire de Thomas Hutchins. Comme on dit ici, "you learn something new every day".Merci.

Pour ce qui concerne la conquête de l'ouest (ouest du Mississippi), quand il a fallu traverser la grande plaine, pour ne pas trop se perdre, certains immigrants utilisaient des sextants, comme en mer. Les GPS de l'époque en quelque sorte.

Bonjour,.Très intéressant!

Je ressors mon sextant, et vai faire un point d 'etoile....ah ben non c est impossible je suis a la montagne !!!

Si le sujet t'intéresse, tu peux regarder sur Netflix un très bon documentaire fait par Ken Burns "The West". Entre autre il parle des sextants a travers la grande prairie.

BonsoirMerci pour le lien, ca m interresse... (j ai naviguer en cargo sur toutes les mers du monde et a l epoque pas de sat nav le point se faisait a l estime, au sextant avec meridiennes et points d etoiles (calcul du point avec ensuite usage des ephemerides nautiques, tables de Friaucourt et tables de Bataille ainsi que la bible de la triognometrie spherique)..Mais ca...c etait avant lol

J'avoue que tu me parles Chinois avec ces precisions de navigations... je suis a l'aise avec une carte papier et maintenant, mon Garmin fait le boulot. J'ai pas grand chose a lui reprocher.Le documentaire de Ken Burns "The West" est très bien. On y apprend pas mal de choses.Debut Mai dernier je suis allé dans ton coin, j'ai fait la million dollars highway de Grand Junction jusqu'a Durango. Superbe.

Ah la million dollars highway, tu l as faite en moto ?.....je l ai fait le week end dernier (yavait deja pas mal de neige )

Tout a fait je l'ai fait en moto. Apres j'ai continué sud. Je suis allé a Los Alamos NM jusqu'au White Sands.C'est bien qu'il neige deja. Ici en Californie il ne pleut toujours pas et c'est inquiétant.

Bonjour Jean-paul,
Merci d'avoir mis ceci en ligne.
Cela fait partie de l'Americana, et je dois dire qu'il y a si longtemps que je l'avais presque oubliee.
base Line. Il y a encore une route en Southern california qui s'appelle Base Line, la Route 66 passait sur cette route.
Elle traverse San Dimas ou pour un temps a vecu un memebre de ma famille.
Bonne journee
Alex

Bonjour Grand Sage !
Je vote haut la main pour ton post dans la catégorie :
"Sujet le plus sophistiqué du mois" sur le Forum...
Bon maintenant il faudrait un post sur les fers à lisser les cheveux par ex pour équilibrer dans l'autre catégorie !

bonsoir Grand Compilateurà ton service...ForumTopics - Hair Straightenersmalheureusement pas disponible en français...

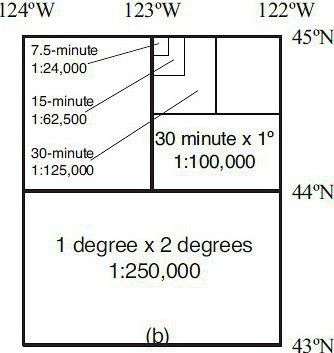

suite.....1. Le repérage sur carte topographiqueUne carte de base pour de nombreuses professions est depuis longtemps le 7.5' Quadrangle au 1/24000 devenu un standardSur le terrain on devait normalement trouver – si le terrain avait été re-borné au XXème siècle une borne métallique de laiton gravé selon un code bien précis (monument) marquant le coin NE du township et le coin NE de la section. Sinon c'était souvent selon les infos disponibles : à la boussole Brunton, au podomètre, au topofil ou mieux.... en suivant le guide ou le surveyor.En 2009 les Quadrangles au 1/24000 passèrent à une production automatisée à partir de bases de données et un très minimun contrôle au sol. Avec un intervention humaine elle-même minimisée, divisant probablement le coût par 100. En même temps, la qualité graphique baissa, beaucoup de données humaines non numérisées et non présentes en base de données ainsi que la maille PLSS disparurent des cartes... ce qui entraîna nombre de réclamations et beaucoup de nostalgie d'autant que la description légale de terrains Land description se fait traditionnellement avec le PLSSCette grille PLSS est en train de réapparaître dans les cartes les plus récentes (US Topo series) petit à petit :Why are there no trails, Public Land Survey System (PLSS), powerlines, etc. on US Topos?Mais il est toujours possible de commander les anciennes cartes, dites historiques, bientôt toutes numérisées, via The National Map: Historical Topographic Map Collection ou d'utiliser une ''map layer '' via BLM GeoCommunicatorL'emboitement des cartes les plus utilisées étant celui du schéma jointCeci dit une nouvelle norme venue, comme d'autres innovations, des militaires, est arrivée :The United States National Grid - qui, contrairement au PLSS est à vocation universelle, d'expression métrique et s'écrit en alphanumériquepar exemple les coordonnées du Pentagone s'écrivent : 18SUJ22850705 (NAD83)2. l'art agricole.. vu du ciella géométrisation des activités agricoles dans les régions PLSS bien sur, mais pas seulement (Texas) produit parfois un graphisme étonnant. Carrés bien sûr, mais aussi cercles, arcs de cercle, rectangles, triangles, motifs divers tracés par le tracteur. Avec des résultats variés selon les régions.quelques exemples....a.le Midwestau survol, entre 7000 ou 10000 mètres, de Flyovercountry, par exemple au dessus du Kansas en approchant de Denver, si l'on a choisi un siège côté fenêtre, l'oeil est inévitablement attiré par ces grandes structures d'irrigation qui dessinent des cercles parfaits de couleurs variéesPourquoi tous ces cercles dans l'Ouest américain?se demande-t-on avec Mousseliine...des cercles parfaits qui constituent de véritables motifs graphiques en s'inscrivant, rigoureusement dans des carrés du damier PLSS et par conséquent dans la grille des routes historiques. Le plus souvent dans des quarts de section de ½ mile de côté soit environ 800 mètres, raison pour laquelle l'arrosage pivotant a généralement un bras rotatif de 400 mètres, certains cercles remplissant cependant un section entière (1600 mètres de côté)Avant le début des années 50, le panorama aérien n'était pas le même pour la bonne raison que le système (pivot irrigation) n'avait pas encore été inventé ou en tous cas patentéquoiqu'il en soit....le résultat vu d'en haut peut être maintenant saisissant :soit d'avion comme sur Window Seat: The Art of the Circle Field......... ou les photos de Mousseliinesoit du satellite et via Google Earth et on pense en effet irrésistiblement à l'art du quiltb. le Nord Ouest.....plus précisément la région semi-aride à l'Est des Cascades oû l'irrigation est nécessaire, précisément de leur fait, en Eastern Washington et Eastern Oregon. L'agriculture n'a pas trouvé là le même maillage de routes et s'est parfois développée de manière moins ordonnée, ce qui s'est traduit par une imbrication évidente des cercles d'irrigation et produit un graphisme plus variable mais tout aussi esthétique (p.j. 2) oû la volonté de ne pas laisser du terrain non productif est apparente comme en témoigne la présence des petits cercles entre les grands..en approchant de Seattle, l'une des exploitations probablement les plus connues et l'un des plus grosses se trouve être la '' 100 Circle Farms'' (bien plus en réalité) qui produit en saison autour de 450 tonnes de pommes de terre par jour dont une bonne partie destinées à être transformées en french fries ou autres ''potatoes'' chez McDonaldc. les High Plains du Texas...mais la région la plus graphique, la plus colorée et la plus étonnante est probablement celle des HIGH PLAINS qui s'allonge depuis l'ouest du Texas jusqu'au Wyoming et par exemple autour du secteur Olton- Littlefield- Lubbock- Brownfield que l'on survole en se rendant de Houston à AlbuquerqueLes roches sédimentaires variées récentes (tertiaires, quaternaires) et meubles qui recouvrent la région fournissent une palette de coloris primaires et de pigments dont ont hérité directement les sols agricoles... c'est typiquement une gamme de rouges de toutes nuances mais çà peut aussi aller du bleuté au violet, du beige au marron. Le rouge-brun ayant d'ailleurs donné son nom à Brownfield connu pour ses sols rouges (très riches en oxydes de fer) qui prennent des reflets quasi iridescents au fur et à mesure que descend le soleil sur l'horizon. Cette palette de pigments ''primaires'' est encore enrichie par la présence assez ubiquiste d'un ciment-pigment blanchâtre développé tardivement sur plusieurs niveaux des sols présents et anciens du fait des conditions climatiques, la Caliche. La caliche sert de diluant aux pigments colorés et crée en vue aérienne un nuancier là oû il n'y aurait qu'un ton homogène.Tout ceci travaillé et retravaillé pendant des décennies par les lames des machines agricoles et les roues de l'arrosage pivotant en guise de pinceaux crée, grâce aussi aux coloris des cultures elles-mêmes à leurs différents stades, de véritables œuvres d'art que l'on ne peut malheureusement observer qu'en prenant de la hauteur puisqu'au sol on n'en voit en quelque sorte que les pixcelsDans les années 50 l'introduction du center-pivot irrigation a donc permis l'apparition d'un nouveau paysage rural dans une bonne partie de l'ouest américain. Il y a une dizaine d'années de çà un célèbre photographe Emmet Gowin avait abordé le thème des cercles cultivés mais c'était pour les vouer aux gémonies....il y voyait une destruction de la campagne traditionnelle et une emprise de l'agriculture intensive.Ce n'est en tous cas que depuis très peu de temps que l'intérêt artistique est réellement exploité......Le Centre national d'études spatiales de Toulouse visionnant les clichés de ses Pléiades (satellite), définition inférieure à 1m, remarquait un cliché du quadrangle de Olton, Texas dans les High Plains jugé suffisamment spectaculaire pour être publié :Agriculture au Texas : l'irrigation vue par le satellite PléiadesPour parcourir soi-même le musée à ciel ouvert du secteur... aller sur Google earth, taper par exemple Brownfield Texas et zoomer...On y trouve plein d'assemblages de parcelle, de formes et de couleurs et parfois une seule parcelle différemment travaillée peut être une œuvre d'art (p.j.3)Parmi les peintres qui ont choisi en 2012 de s'exprimer sur le thème on connait John Warren Oakes de Sedona :Cropped CirclesCropped Circles Paintings 2012 -Un autre artiste, un photographe des Pays Bas, a la même année exploité le même thème mais de manière différente :Circles in Squares: Modern Agricultural Art - Modern Farmerne pas oublier de visionner la video CROPS !!plus de 1000 images Google Earth d'un cercle dans son carré en un peu moins de 4 minutes...çà tourne, çà tourne, c'est un peu... hypnotisantle travail a été présenté l' an dernier au Hishorn Museum, Washington D C:CROPS, Smithonian’s Press Release3. Manhattanhenge..ou le coucher de soleil urbain subliméLa maille rectangulaire de la plupart des villes, même de celles qui ne sont pas dans la maille PLSS comme New York, permet parfois des couchers de soleil spectaculaires là oû on trouve des hautes tours, éventuellement vitrées, pour les mettre en valeurL'exemple le plus connu en Amérique du Nord est certainement Manhattanhengequi devient un sujet d'attraction pour une photo mémorable comme l'explique cet article NewYork City Travel TipsWatch the Manhattanhenge on...et depuis peu, gràce à The photographer Ephemeris on peut facilement savoir quand, dans telle ou telle ville ayant des artères est-ouest ou sub est-ouest, le phénomène peut se présenter avec cet outil:Start using the TPE for Desktop web app

Très intéressant tout ça. Le sujet te passionne, est assez complexe pour des personnes non initiées (comme moi), mais tu arrives néanmoins à piquer notre curiosité. Un sacré boulot destiné à la communauté de VF. Bravo et merci !

bonjour,hier... c'était le retour de Manhattanhenge à New YorkManhattanhenge Returns to Light Up New York City's Str
