Voici comment j'ai monté une nouvelle transmission Gates de la gamme CDX en 22x42
pour la doc voir au début de la page 5
1. les composants
un plateau Gates 42 dents, BCD 104 mm, 4 Bolt (4 pattes de fixation), CDXF442
une courroie Gates cdx 108 dents, CDXR22SR
un pignon 22 dents Gates cdx shimano/sram surefit, CDXB108
4 rondelles plates d'espacement pour le plateau (fournies avec le plateau)
4 rondelles plates, diamètre intérieur 8 mm, taille étroite (magasin de bricolage) pour espacer et bien répartir la pression pour un serrage robuste dans le temps
4 boulons de fixation de plateaux (les originaux)
2. les outils
clé hexagonale de 8 pour la vis verrouillant l'ensemble plateau et manivelle sur son axe
extracteur universel VAR (compatible Shimano et SUN) pour démonter l'ensemble plateau et manivelle de son axe
clé plate de 16 pour l'extracteur
clé hexagonale pour les boulons de fixation du plateau sur la manivelle
éventuellement en complément clé CNW-2 pour les boulons de fixation du plateau sur la manivelle
goo.gl/...os/BUHgHKXP4NW4mvtE8
clé plate de 15 pour les boulons de l'axe de roue
clé hexagonale pour les vis des tendeurs de chaine
une pince à circlip pour démonter le circlip verrouillant le pignon sur son axe
2 petits tournevis mécaniques pour remonter le circlip verrouillant le pignon sur son axe
note: un tournevis mécanique est un tournevis qui supporte qu'on le frappe à coup de marteau comme un burin
c'est facile à voir. la partie métallique traverse le manche jusqu'à l'extrémité et est apparente.
3. orientation des composants lors de la pose
- le pignon
face externe: est inscrit le logo "Gates" et la taille "22t"
face interne: aucune inscription
voir
www.gatescarbondrive.com/..._march2016.pdf?la=en
- le plateau
est asymétrique mais selon les indications du support Gates il n'y a pas de face interne ou externe.
il faut l'orienter selon ce qui est le mieux pour l'alignement avec le pignon.
après essai pour alignement j'ai choisi comme face externe celle où n'est pas inscrite la taille "42t"
4. pose du pignon
lors de la dépose du pignon original noter l'ordre des composants sur l'axe et leur orientation.
notamment il y a un joint couvrant le circlip. ce joint est asymétrique. la face interne est celle en creux et donc la face externe est celle en bosse.
si vous êtes perdu voir doc DM-SG0003-06
4.1. le circlip
pour retirer le circlip.
celui-ci ne comporte pas d’œillet.
placer la pince à circlip de manière à ce que les extrémités du circlip viennent se placer sur le coté des pointes de la pince.
serrer délicatement la pince pour ouvrir le circlip et l'enlever.
pour remettre le circlip.
le prépositionner
l'écarter avec les 2 tournevis en faisant levier sur l'axe.
le pousser dans sa gorge
voir
Nexus hub sprocket replacement
s'assurer que le circlip est bien enfoncé dans sa gorge en tapant d'un coup sec tout le tour du circlip avec un tournevis et un marteau.
4.2. le pignon
retirer le pignon d'origine.
il vient tout seul. il suffit de tirer à la main
mettre le nouveau pignon
il y a 3 trous sur l'axe et trois ergots sur le pignon. il faut les aligner.
il y a 3 pattes qui font ressort sur l'axe. elles vont freiner le mouvement d'enfoncement voir l'empêcher.
il faut prépositionner le pignon et l'enfoncer fort d'un coup sec.
voir Gates Carbon Drive U sprocket removal without SureFit tool
4.3. le raccord de cassette
pour démonter le mieux et plus facile est de tout faire à la main.
mettre sur vitesse 1 le sélecteur
tirer sur la gaine coté roue arrière et dégager le câble de la butée de gaine
l'écrou devrait sortir tout seul de son logement sur le raccord de cassette sinon avec un doigt le dégager.
pour monter faire la manipulation inverse
remarque:
je déconseille vivement d'utiliser un outil pour sortir l'écrou de son logement ou pour le mettre.
vous risquer de casser une des extrémités du logement. c'est une pièce en plastique !
de même pour la pièce de verrouillage du raccord de cassette sur son axe.
si comme moi vous le cassez heureusement un kit raccord de cassette CJ-NX10 shimano est en vente pour 8,50 €
www.xxcycle.fr/...itesses-asm7c25n020h
, fr.php
il y a une manipulation alternative mais nécessitant une clé hexagonale très petite et bien moins pratique, dans la doc DM-SG0003-06
remarque:
lors du remontage on doit respecter tout un tas d'alignements de marques jaunes voir la doc DM-SG0003-06
il faut aussi vérifier que le câble suit bien le chemin indiqué sur le raccord de cassette voir la doc DM-SG0003-06
si vous mettez mal le câble autour du raccord de cassette alors attendez vous à ne pas pouvoir passer en vitesse 5, 6, 7
remarque: ne jamais forcer pour passer une vitesse vous allez casser le mécanisme de la poignée sélecteur de vitesse.
en dernier ressort vérifiez le réglage du câble. les 2 marques jaunes de l'indicateur de réglage doivent être exactement alignées. il n'y a pas de tolérance. pour la manœuvre voir la doc DM-SG0003-06
5. pose du nouveau plateau
ordre des pièces de l'intérieur vers l'extérieur:
tête CNW-2 de l'écrou
rondelle d'espacement
patte du plateau
patte de la manivelle
rondelle plate étroite 8 mm
tête CHC (six pan creux) de la vis
voir ici l'ordre de montage coté externe
photos.app.goo.gl/KBsaof5B3TDr1kQR2
coté interne
photos.app.goo.gl/K5TwFGe7ph0keTzI2
6. la courroie
la courroie est neuve donc manque de souplesse. je me contente pour l'instant de tendre à 30-35 Hz.
pour ceci vous utilisez l'application de smartphone de mesure acoustique de la tension.
voir
la tension recommandée pour un moyeu à vitesses est de 35-50 Hz.
il est recommandé de vérifier la tension tous les mois.
la roulette à l'arrière contre la courroie ne doit pas être contre la courroie mais à au moins 1 mm de celle-ci.
après avoir serré les boulons de l'axe tirez vers l'arrière d'un coup sec le support de la roulette et vérifier de visu.
cette roulette est destinée à éviter un saut de courroie (au plus une dent) lors d'un effort violent.
l'autre cause de saut de courroie:
- un mauvais réglage de l'alignement pignon-plateau
- un mauvais alignement du à une torsion du cadre lors d'un effort violent. ceci veut dire que le cadre n'est pas assez rigide pour une transmission à courroie.
remarque: tendre une courroie ne réglera pas le problème du saut de courroie.

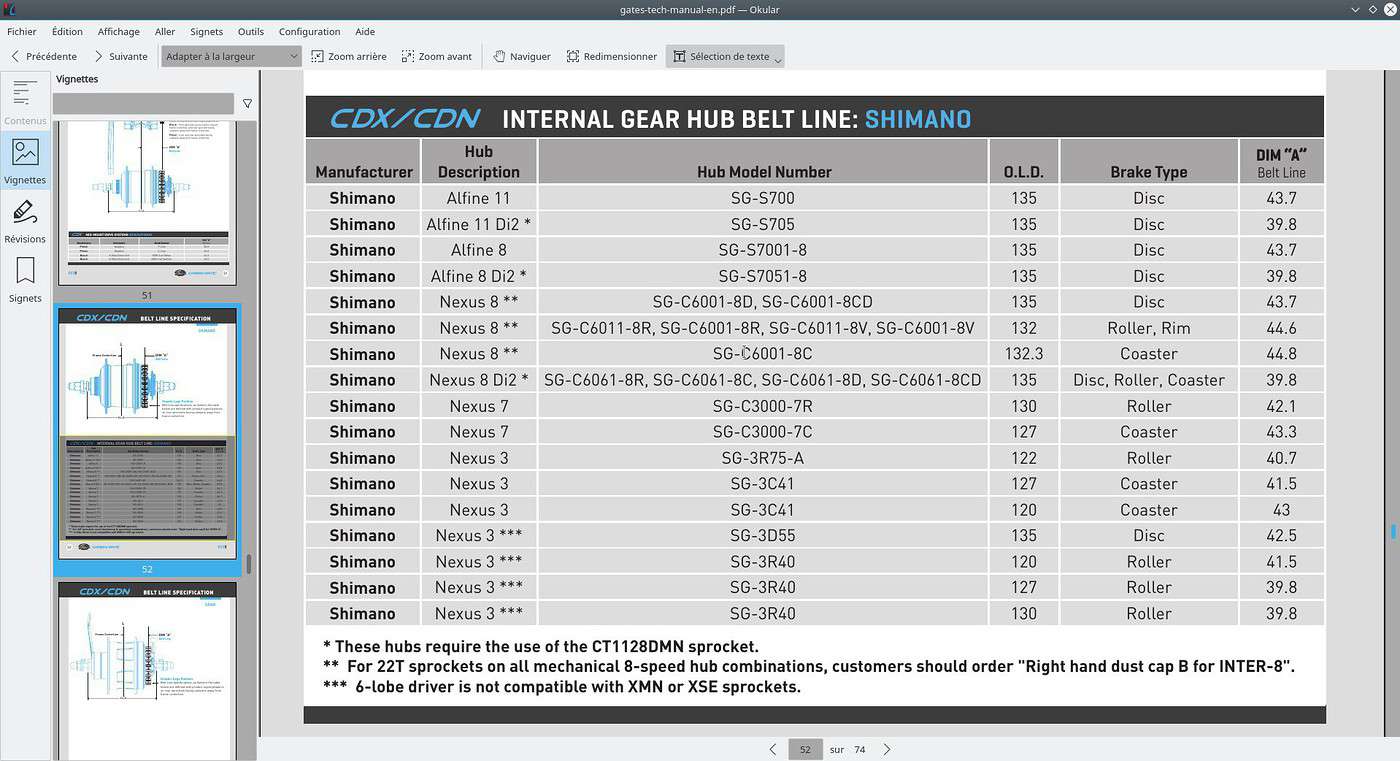

la tolérance d'alignement est de +- 1,5 mm. impossible de le vérifier avec les méthodes préconisée à cause du cadre. seul un outil à visée laser est utilisable (460 €). si quelqu'un veut me l'offrir :)
7. extra
une vidéo pour apprendre à plier une courroie pour l'emporter dans ses bagages
Voilà amusez-vous bien
